Anschlussdetails und Verkabelung

Rechtlicher Hinweis

ACHTUNG
Die hier vorgestellten Informationen setzen ggf. tiefgründiges Wissen in der Elektrotechnik, der Digitalisierungstechnik oder mit Computern (PCs) im Allgemeinen voraus und sollten nur mit entsprechendem Fachwissen umgesetzt werden. Bedenke bitte auch, dass ein Öffnen des Produkts und Änderungen an der Hardware in jedem Falle den Verlust von Garantie und Gewährleistung nach sich zieht. Nimm von Änderungen am Modul Abstand, wenn du dem nicht zustimmst.

Auf dieser Seite werden Ihnen Informationen zum Anschluss und der Verkabelung Ihres YD8008 anhand von Beispielen gezeigt.

Anschluss der Spannungsversorgung

Der YD8008 kann entweder direkt von der Zentrale mit Spannung versorgt werden oder mit einen separaten DC Netzteil (empfohlen) bzw. AC Trafo.

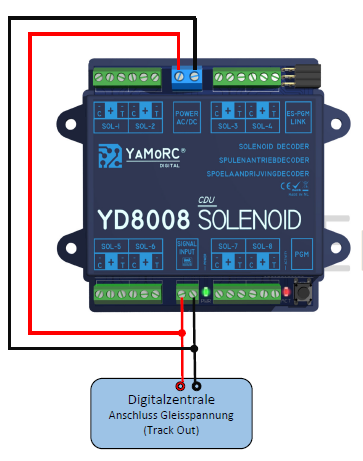

Spannungsversorgung des YD8008 direkt über die Digitalzentrale.

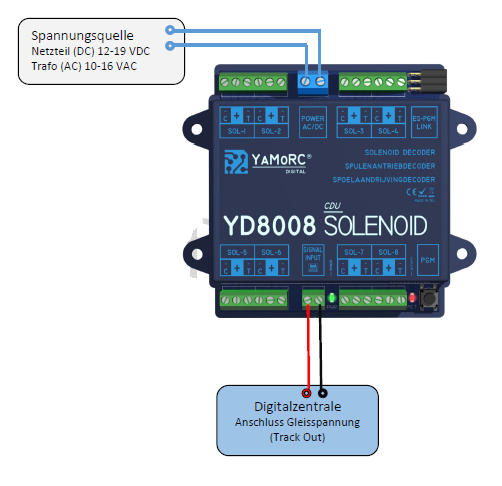

Spannungsversorgung des YD8008 über ein separates
Netzteil (DC) oder einen Trafo (AC) mit min. 500mA
Ausgangsstrom.

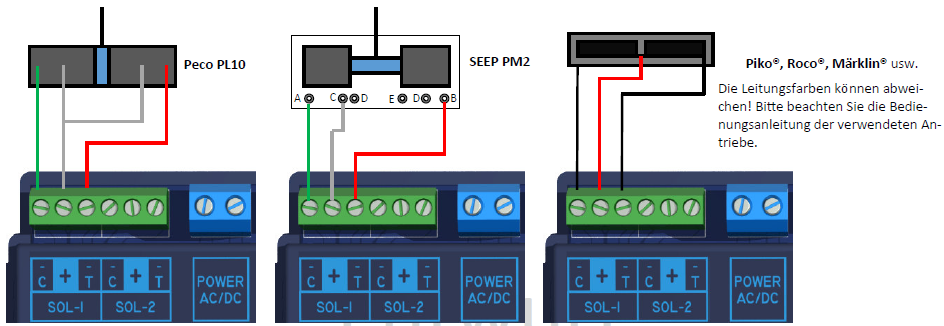

Anschlussbeispiele für unterschiedliche Magnetspulenantriebe

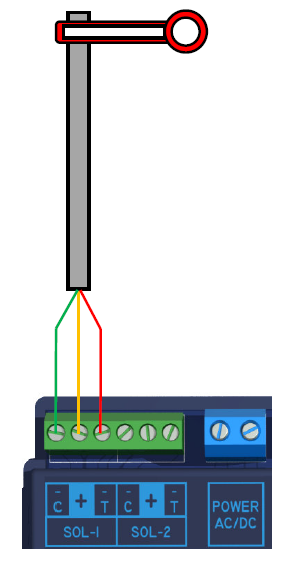

Anschlussbeispiele Formsignal

z.B. Viessmann 4500 Form Hauptsignal. Die Leitungsfarben können abweichen! Bitte beachten Sie die Bedienungsanleitung der verwendeten Signale.

Achtung!
Alle Anschlussarbeiten am YD8008 müssen immer im spannungslosen Zustand erfolgen. Spannungsversorgung vom Netz trennen und die Zentrale abschalten!

Anschlussbeispiele motorisierte Antriebe oder Einspulen-Magnetantriebe

Hierzu muss der YD6940 Anschlussadapter verwendet werden. Mehr Informationen und Beispiele finden Sie beim Adapter YD6940.
