Konfigurieren des Moduls über USB

{{@23}}

Vorbereiten für die Konfiguration

Um die Möglichkeiten Ihres YD6016LN-CS Rückmelders vollständig auszunutzen, können Sie das Modul bequem über die USB-Schnittstelle konfigurieren.  Die Verbindung können Sie mit dem USB-Isolator (optional) direkt zum PC herstellen. Durch blinken der grünen LED wird signalisiert, dass Ihr YD6016LN-CS Modul bereit ist für die Konfiguration.

Auf dem Windows Rechner (OS ab Windows 7) muss die Konfigurationssoftware zu ihrem verwendeten Konfigurationsmodul installiert sein.

Hinweise
Ihr USB Anschluss muss in der Lage sein den YD6016LN sicher mit Strom zu versorgen. Verwenden Sie daher einen separaten USB Anschluss Ihres Rechners welcher den Strom nicht mit anderen Geräten teilen muss oder verwenden Sie bei Problemen einen aktiven USB Hub (also einen USB Verteiler mit separatem Netzteil).

Sollten am YD6016LN-CS keine weiteren Kabel (außer das USB-Kabel) und keine ES-LINK Module angeschlossen sein, kann auf einen USB-Isolator verzichtet werden. Ansonsten wird empfohlen diesen zu verwenden, damit keine Masseschleifen erzeugt werden.


Starten der Konfigurationssoftware

Nach der erfolgten Vorbereitung können Sie direkt das Konfigurationsprogramm mit dem Link auf Ihrem Desktop des PC aufrufen, im folgenden wird die Konfiguratonssoftware für den YD6016LN verwendet:

YD6016LN Icon.JPG

Es erscheint eine kleine Ansicht des YD6016LN Moduls und sie können nun auf den Rückmelder zugreifen.

YD6016LN ConfigSW.JPG


Ändern der Moduleigenschaften

Jetzt

YD6016LN-CS Modul1.JPG



YD6016LN-CS Modul2.JPG


Ändern der USB-Eigenschaften

Jetzt

 YD6016LN-CS USB.JPG

Ändern der LocoNet®-Eigenschaften

Jetzt

YD6016LN-CS LocoNetConfig.JPG



YD6016LN-CS LocoNetConfig2.JPG

Ändern der s88N-Eigenschaften

Jetzt

YD6016LN-CS s88N1.JPG



YD6016LN-CS s88N2.JPG

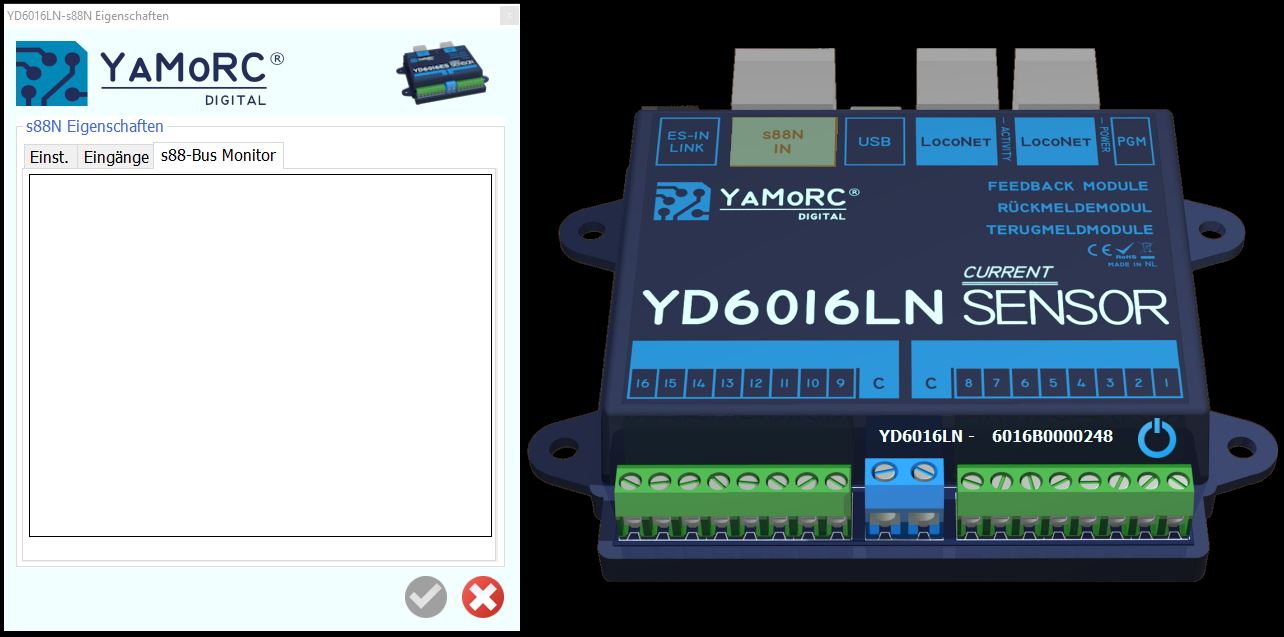

YD6016LN-CS s88N3.JPG

Ändern der Rückmeldeeigenschaften

Jetzt

YD6016LN-CS Rückmelder1.JPG



YD6016LN-CS Rückmelder2.JPG

Zugriff auf über ES-LINK verbunde Module

Jetzt

 YD6016LN-CS ESLINK.JPG
